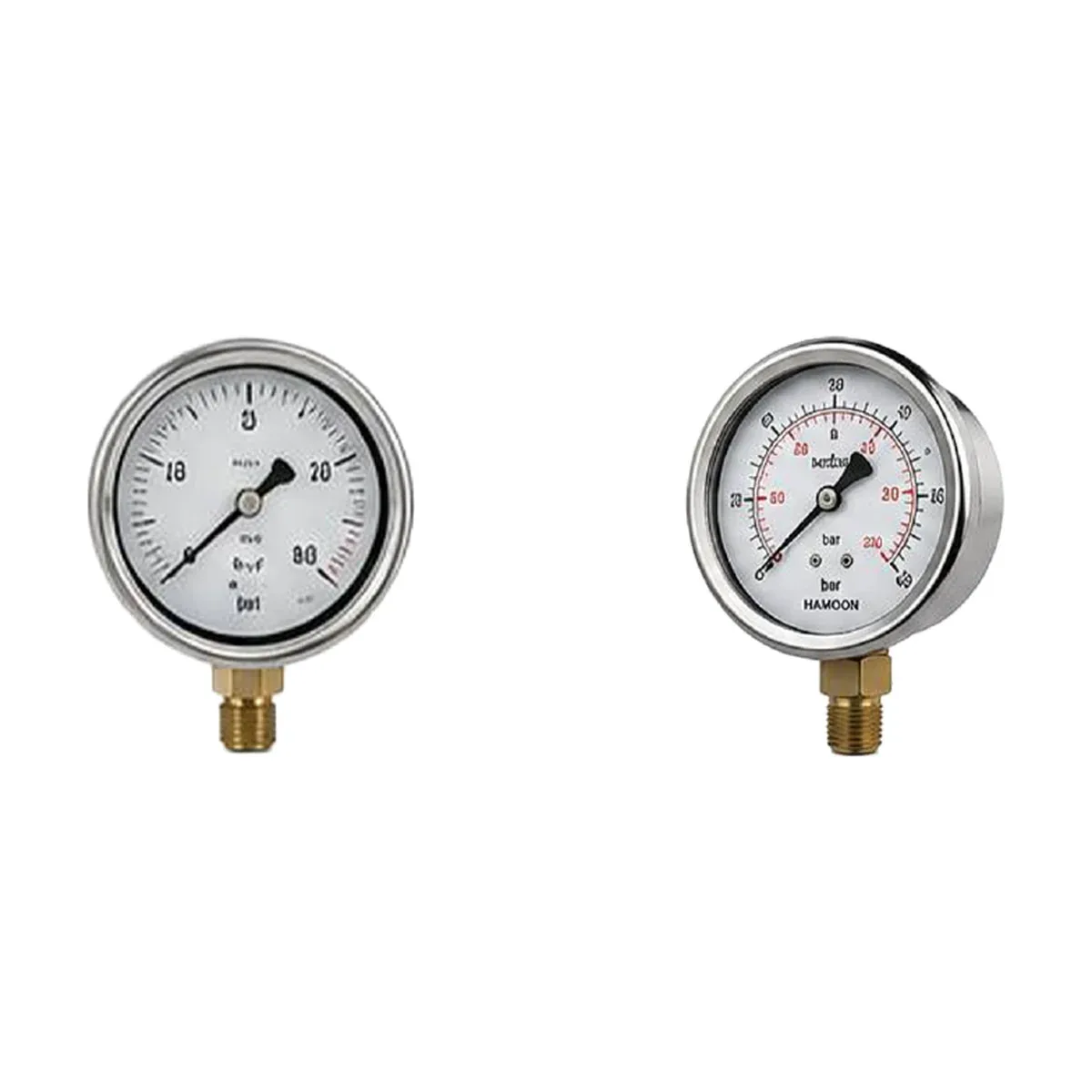

گیج فشار (مانومتر) بوردون تیوب

گیج‌های فشار بوردون تیوب همچنان ساده‌ترین و مطمئن‌ترین راه برای نمایش محلی فشار فرایند هستند. در این گیج‌ها، یک لوله خمیده تحت فشار به‌صورت الاستیک تغییر شکل می‌دهد و عقربه را روی صفحه‌ای خوانا حرکت می‌دهد، بدون آنکه به منبع تغذیه نیاز باشد. هامون گیج‌های صنعتی با ساختار تمام‌استیل، شامل بدنه استیل و بوردون تیوب و سوکت از جنس SS316L، را تأمین می‌کند که برای عمر طولانی در شرایط سخت پالایشگاه‌ها، واحدهای پتروشیمی و تأسیسات نفت و گاز طراحی شده‌اند.

پرکردن گیج با گلیسیرین یا روغن سیلیکون، لرزش عقربه ناشی از ضربان فشار و ارتعاش را میرا می‌کند و از مکانیزم داخلی محافظت می‌کند. این گیج‌ها در سایزهای نامی 63 تا 160 میلی‌متر، با اتصال زیر یا پشت و کلاس دقت 1.0 یا 1.6 مطابق EN 837-1 ارائه می‌شوند. دیافراگم سیل، اسنابر، سیفون و بدنه ایمنی (Safety Pattern) با دیواره جداکننده و پشت بازشونده از گزینه‌های قابل سفارش هستند.

کاربردهای رایج

• پمپ‌ها، کمپرسورها و یونیت‌های هیدرولیک
• خطوط لوله، منیفولدها و تجهیزات سرچاهی
• سیستم‌های یوتیلیتی بخار، آب و هوای فشرده
• تأسیسات شیمیایی و فراساحلی نیازمند مقاومت در برابر خوردگی

هامون گیج‌ها را همراه با دیافراگم سیل، شیر گیج و گواهی کالیبراسیون تأمین می‌کند. برای استعلام قیمت، رنج و نوع اتصال موردنیاز را اعلام کنید.

نکات کلیدی انتخاب و خرید گیج فشار (مانومتر) بوردون تیوب

• محدوده گیج را طوری انتخاب کنید که فشار کاری در یک‌سوم میانی صفحه قرار بگیرد.
• در محل‌های دارای لرزش یا ضربه فشار، گیج پرشده با گلیسیرین و اسنابر استفاده کنید.
• برای سیالات خورنده یا ویسکوز، گیج تمام‌استیل با دیافراگم سیل سفارش دهید.
• قطر صفحه، کلاس دقت و محل اتصال (زیر یا پشت) را با نقشه نصب هماهنگ کنید.

پرسش‌های متداول درباره گیج فشار (مانومتر) بوردون تیوب

چرا داخل برخی گیج‌های فشار گلیسیرین ریخته می‌شود؟

گلیسیرین لرزش عقربه را میرا می‌کند، از سایش مکانیزم جلوگیری می‌کند و خوانایی و عمر گیج را در محیط‌های پرلرزش افزایش می‌دهد.

کلاس دقت گیج فشار به چه معناست؟

کلاس دقت درصد خطای مجاز نسبت به کل محدوده است؛ مثلاً کلاس 1.0 در گیج 0 تا 10 بار یعنی حداکثر ±0.1 بار خطا.
