ترانسمیتر جریان (Flow) فشار (Pressure) سطح (Level)

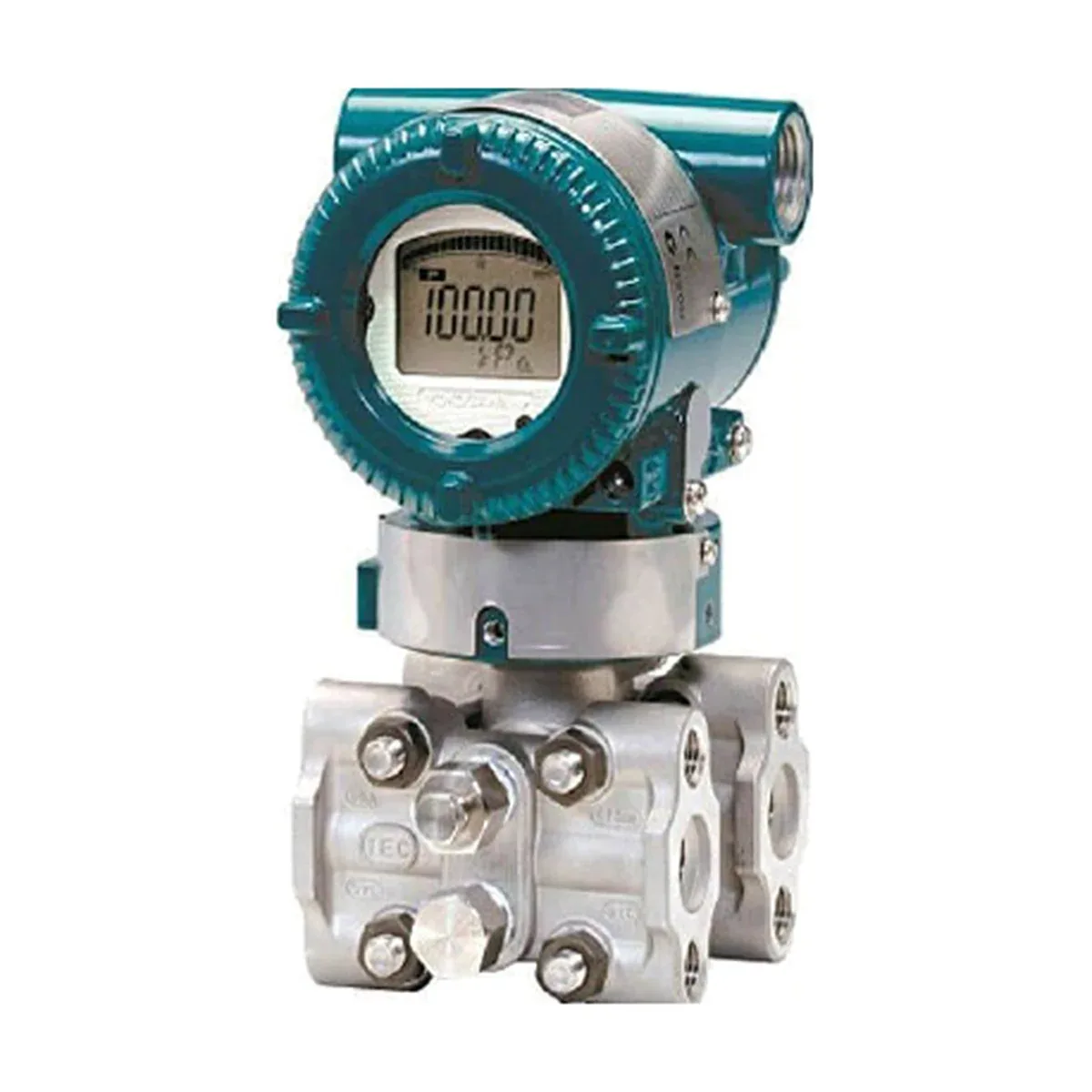

ترانسمیتر اختلاف فشار (DP)

ترانسمیتر اختلاف فشار هوشمند برای اندازه‌گیری دبی با اوریفیس، سطح مخازن تحت فشار و پایش افت فشار فیلترها، با خروجی 4–20 mA HART و گواهی‌های ضدانفجار.

ویژگی‌های کلیدی

اندازه‌گیری دبی، سطح و افت فشار فیلتر با یک خانواده ترانسمیتر
استخراج جذر داخلی برای اندازه‌گیری دبی
تحمل فشار استاتیک بالا
قطعات در تماس با سیال از SS316L، هستلوی C-276 یا تانتالیوم
امکان عرضه با دیافراگم سیل و منیفولد
پروتکل HART استاندارد؛ FF و PROFIBUS PA اختیاری

برندهای قابل تأمین

تعداد

تأمین کالای اصل با مدارک

تأمین سریع و ارسال به سراسر کشور

پشتیبانی و خدمات پس از فروش

مشاوره فنی رایگان

کارشناسان ما در انتخاب مدل، رنج و استاندارد مناسب کنار شما هستند.

+98 21 8608 7086

اشتراک‌گذاری:

توضیحات

ترانسمیتر اختلاف فشار (DP) یکی از چندمنظوره‌ترین تجهیزات ابزار دقیق است. این ترانسمیتر با اندازه‌گیری اختلاف فشار میان دو نقطه می‌تواند دبی سیال را از طریق اوریفیس، ونچوری یا پیتوت‌تیوب محاسبه کند، سطح مایع را در مخازن بسته و تحت فشار بسنجد و وضعیت فیلترها، استرینرها و مبدل‌های حرارتی را پایش کند. هامون ترانسمیترهای اختلاف فشار را از سازندگان مطرح جهانی با تحمل فشار استاتیک بالا، قابلیت استخراج جذر (Square Root) و پایداری بلندمدت عالی تأمین می‌کند.

این تجهیزات را می‌توان همراه با منیفولد سه‌راهه یا پنج‌راهه، دیافراگم سیل با کاپیلاری برای اندازه‌گیری سطح و قطعات در تماس با سیال از جنس SS316L، هستلوی C-276 یا تانتالیوم سفارش داد. پروتکل HART به‌صورت استاندارد ارائه می‌شود و نسخه‌های Foundation Fieldbus و PROFIBUS PA و نیز گواهی‌های ضدانفجار و ایمنی ذاتی ATEX/IECEx در دسترس است.

کاربردهای رایج

اندازه‌گیری دبی گاز، بخار و مایعات با اوریفیس و ونچوری
اندازه‌گیری سطح در مخازن تحت فشار، درام بویلر و سپراتورها
پایش افت فشار فیلترها، استرینرها و مبدل‌های حرارتی
اندازه‌گیری سطح جدایش (Interface) و چگالی با دیافراگم سیل

شرایط فرایند خود را با کارشناسان هامون در میان بگذارید تا انتخاب فنی کامل، شامل المان اولیه، منیفولد و متعلقات، همراه با پاسخ استعلام قیمت برای شما آماده شود.

نکات کلیدی انتخاب و خرید ترانسمیتر اختلاف فشار (DP)

حداکثر فشار استاتیک خط (MWP) را جدا از اختلاف فشار اندازه‌گیری‌شده اعلام کنید.
برای اندازه‌گیری دبی، تابع جذر (Square Root) و محدوده متناسب با المان اولیه (اریفیس، ونتوری، پیتوت) را مشخص کنید.
در سیالات داغ، ویسکوز یا خورنده از دیافراگم سیل با کاپیلاری استفاده کنید.
منیفولد سه یا پنج‌ولو را برای ایزوله‌سازی و کالیبراسیون آسان همراه ترانسمیتر سفارش دهید.

پرسش‌های متداول درباره ترانسمیتر اختلاف فشار (DP)

ترانسمیتر اختلاف فشار در چه کاربردهایی استفاده می‌شود؟

رایج‌ترین کاربردها اندازه‌گیری دبی با اریفیس و ونتوری، اندازه‌گیری سطح در مخازن تحت فشار و پایش افت فشار فیلترها، مبدل‌ها و کمپرسورهاست.

آیا یک ترانسمیتر DP می‌تواند سطح مخزن را اندازه بگیرد؟

بله؛ با اندازه‌گیری فشار ستون مایع و دانستن چگالی، سطح محاسبه می‌شود. در مخازن تحت فشار، سمت کم‌فشار به فضای بالای مخزن متصل می‌شود.

مشخصات فنی

محدوده اختلاف فشار	از چند mbar تا حدود 100 bar (بسته به برند و مدل)
فشار استاتیک	معمولاً تا 250 bar؛ مقادیر بالاتر در مدل‌های ویژه
دقت	تا ±0.04٪ اسپن (بسته به برند و مدل)
سیگنال خروجی	4–20 mA + HART؛ اختیاری: FF / PROFIBUS PA
جنس قطعات در تماس با سیال	SS316L، Hastelloy C-276، تانتالیوم
متعلقات	منیفولد 3 یا 5 راهه، دیافراگم سیل با کاپیلاری
گواهی مناطق خطرناک	Ex d / Ex ia (ATEX، IECEx)

مشخصات بسته به برند و مدل انتخابی متفاوت است؛ برای دریافت مشخصات دقیق با ما تماس بگیرید.
