کالیبراسیون ابزار دقیق: چرا، چه زمانی و چگونه؟

هر ابزار اندازه‌گیری با گذشت زمان دچار انحراف یا دریفت می‌شود. پیرشدن سنسور، چرخه‌های دمایی، لرزش، اضافه‌فشار و آلودگی به‌تدریج خروجی ترانسمیتر یا گیج را از مقدار واقعی دور می‌کنند. کالیبراسیون یعنی مقایسه ابزار با مرجعی که دقت آن معلوم است، ثبت اختلاف و در صورت لزوم تنظیم ابزار. در واحدهای فرآیندی، یک برنامه کالیبراسیون منسجم هم از کیفیت محصول و ایمنی واحد محافظت می‌کند و هم از منافع اقتصادی سازمان.

چرا کالیبراسیون ضروری است؟

• ایمنی فرآیند: ترانسمیترهایی که به سیستم ابزاری ایمنی (SIS) سیگنال می‌دهند باید دقیق باشند تا تریپ‌ها و آلارم‌ها در نقطه درست عمل کنند.
• کیفیت محصول و بهره‌وری: خطای کوچک در اندازه‌گیری دما یا دبی می‌تواند فرآیند را از نقطه بهینه دور کند و انرژی و مواد اولیه را هدر دهد.
• اندازه‌گیری‌های مالی و انتقال مالکیت: خطای اندازه‌گیری دبی مستقیماً به زیان مالی یا اختلاف با طرف قرارداد منجر می‌شود.
• الزامات استاندارد: سیستم‌های مدیریت کیفیت مانند ISO 9001 کالیبراسیون تجهیزات پایش و اندازه‌گیری را در برابر مراجع قابل ردیابی الزامی می‌دانند.

قابلیت ردیابی؛ پایه نتایج قابل اعتماد

کالیبراسیون فقط زمانی معنا دارد که خود مرجع قابل اعتماد باشد. قابلیت ردیابی اندازه‌شناختی (Metrological Traceability) یعنی زنجیره‌ای پیوسته از مقایسه‌ها، کالیبراتور میدانی شما را از طریق آزمایشگاه‌های معتبر به استانداردهای ملی و بین‌المللی (یکاهای SI) متصل کند و عدم قطعیت هر حلقه از این زنجیره مشخص باشد. یک قاعده رایج، حفظ نسبت عدم قطعیت آزمون (TUR) دست‌کم ۴ به ۱ است؛ یعنی دقت کالیبراتور باید حداقل چهار برابر بهتر از رواداری ابزار تحت آزمون باشد. مطمئن شوید تجهیزات مرجع شما گواهی کالیبراسیون معتبر دارند؛ ترجیحاً از آزمایشگاهی که مطابق ISO/IEC 17025 تأیید صلاحیت شده است.

چه زمانی باید کالیبره کرد؟

هیچ بازه زمانی واحدی برای همه ابزارها وجود ندارد. بازه کالیبراسیون منطقی به این عوامل بستگی دارد:

• توصیه سازنده و پایداری اعلام‌شده ابزار
• میزان حساسیت اندازه‌گیری (ایمنی، کیفیت، مالی یا صرفاً نمایشی)
• شرایط کاری مانند لرزش، دما و سیالات خورنده
• سابقه ابزار و نتایج As-Found کالیبراسیون‌های قبلی

بسیاری از واحدها کار را با یک بازه محافظه‌کارانه آغاز می‌کنند و سپس بر اساس داده‌های As-Found ثبت‌شده، آن را کوتاه‌تر یا طولانی‌تر می‌کنند. علاوه بر کالیبراسیون دوره‌ای، ابزار باید پس از تعمیر یا تعویض، پس از اضافه‌بار یا اختلال فرآیندی و هر زمان که به صحت قرائت آن تردید وجود دارد بررسی شود. تعمیرات اساسی و توقف‌های برنامه‌ریزی‌شده بهترین فرصت برای کالیبراسیون ابزارهایی است که در حین بهره‌برداری قابل ایزوله‌کردن نیستند.

روش کالیبراسیون؛ یک دستورالعمل کاربردی

۱. آماده‌سازی

مجوز کار (Work Permit) را دریافت کنید، اتاق کنترل را مطلع کنید و اینترلاک‌های مرتبط با حلقه را طبق دستورالعمل‌های واحد بای‌پس کنید. سپس ابزار را به‌صورت ایمن از فرآیند جدا کنید و مرجعی با دقت مناسب انتخاب کنید.

۲. تست As-Found

پیش از هرگونه تنظیم، ورودی‌های معلوم را در سراسر محدوده اعمال و خروجی را ثبت کنید. داده‌های As-Found نشان می‌دهند ابزار در مدت کار چقدر انحراف داشته و آیا اندازه‌گیری‌های گذشته تحت تأثیر قرار گرفته‌اند یا نه. یک تست پنج‌نقطه‌ای رایج برای ترانسمیتر ۴ تا ۲۰ میلی‌آمپر که در دو جهت افزایشی و کاهشی انجام می‌شود، به این شکل است:

۳. تنظیم در صورت نیاز

اگر خطا در هر نقطه از رواداری مجاز بیشتر بود، ابزار را تنظیم کنید. در ترانسمیترهای هوشمند HART این کار معمولاً شامل Sensor Trim برای اصلاح قرائت دیجیتال و در صورت نیاز Analog Output Trim برای هم‌ترازی سیگنال میلی‌آمپر است. توجه داشته باشید که تغییر رنج (Re-ranging) به‌تنهایی کالیبراسیون محسوب نمی‌شود.

۴. تست As-Left

تست را تکرار کنید تا مطمئن شوید ابزار اکنون در محدوده رواداری قرار دارد. نتایج As-Left نقطه شروع بازه کالیبراسیون بعدی خواهد بود.

۵. مستندسازی و بازگرداندن به سرویس

شماره تگ، مشخصات تجهیز مرجع و گواهی آن، شرایط محیطی، مقادیر As-Found و As-Left و نام تکنسین را ثبت کنید. سپس اتصال فرآیندی را برقرار کنید، بای‌پس‌ها را بردارید و واحد بهره‌برداری را مطلع کنید.

کالیبراتورهای مستندساز؛ کاغذبازی کمتر، خطای کمتر

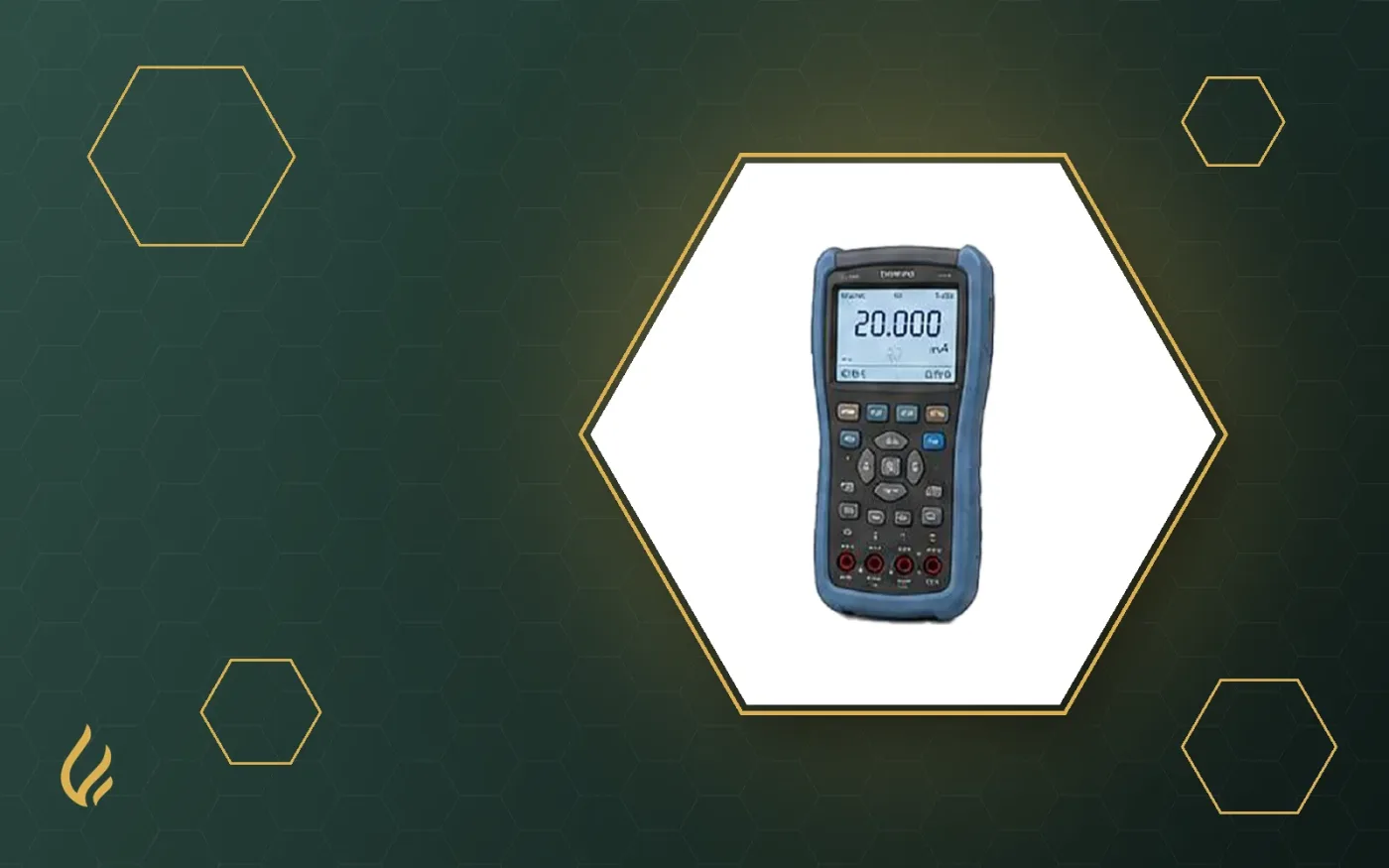

ثبت دستی نتایج کالیبراسیون زمان‌بر است و احتمال خطای رونویسی دارد. کالیبراتور فرآیندی مستندساز (Documenting Process Calibrator) می‌تواند سیگنال‌های میلی‌آمپر، ولتاژ، ترموکوپل و RTD را تولید و اندازه‌گیری کند، فشار را از طریق ماژول‌های جانبی بخواند، با تجهیزات HART ارتباط برقرار کند و نتایج As-Found و As-Left را به‌طور خودکار ذخیره کند. این داده‌ها سپس به نرم‌افزار مدیریت کالیبراسیون منتقل می‌شوند و برای هر ابزار سابقه‌ای کامل و آماده ممیزی می‌سازند؛ سابقه‌ای که به شما کمک می‌کند بازه‌های کالیبراسیون را بر اساس داده‌های واقعی بهینه کنید.

تجهیز تیم کالیبراسیون با هامون

هامون کالیبراتورهای فرآیندی، ماژول‌های فشار و ابزارهای مرجع برندهایی مانند Fluke و WIKA را تأمین می‌کند. برای انتخاب تجهیزات کالیبراسیون متناسب با واحد خود با کارشناسان فنی ما تماس بگیرید و درخواست مشاوره و استعلام قیمت خود را ثبت کنید.
