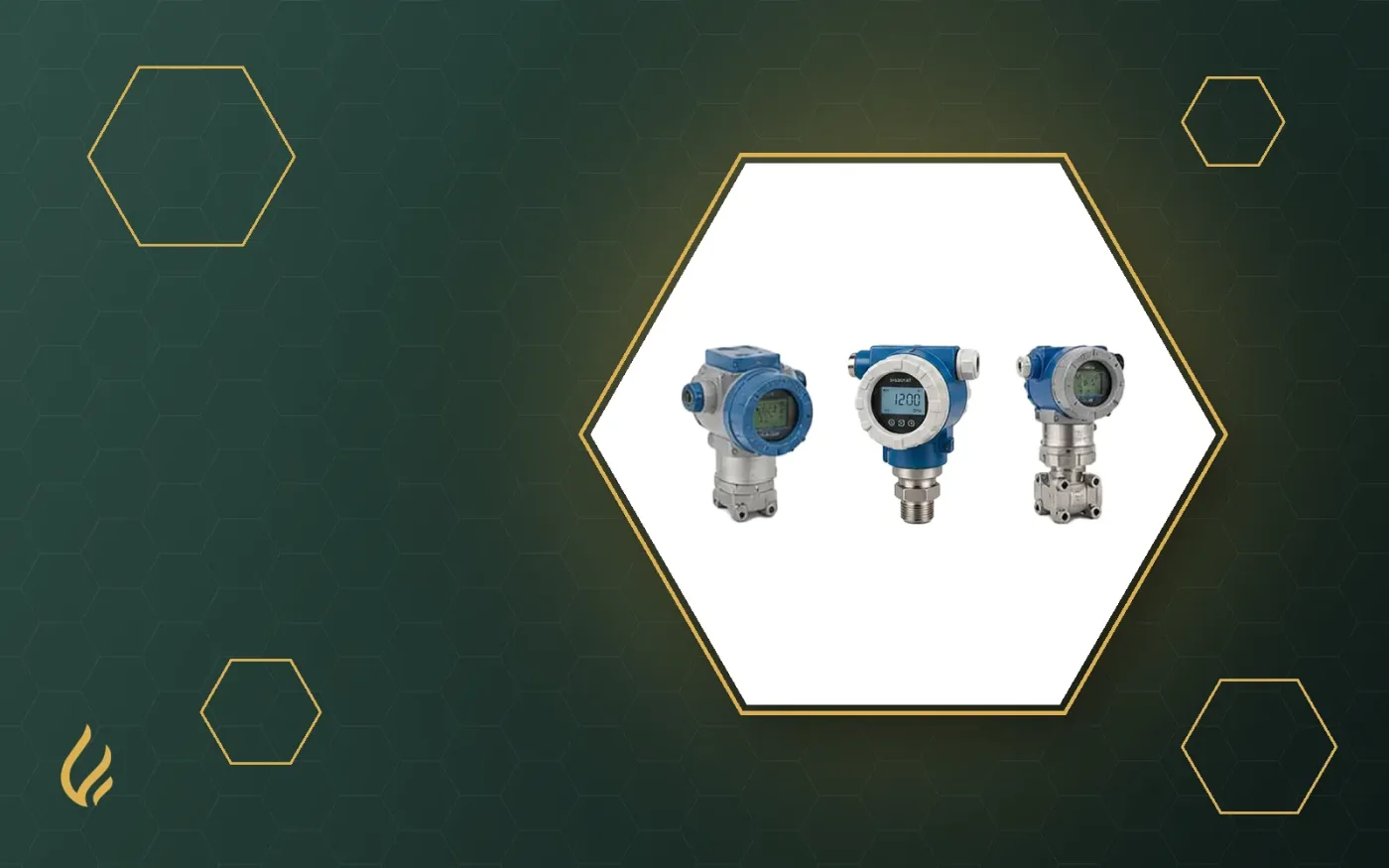

راهنمای انتخاب ترانسمیتر فشار برای صنایع نفت، گاز و پتروشیمی

ترانسمیتر فشار یکی از پرکاربردترین تجهیزات ابزار دقیق در پالایشگاه‌ها، واحدهای گازی و مجتمع‌های پتروشیمی است؛ اما همین تجهیز به‌ظاهر ساده، بارها با مشخصات ناقص خریداری می‌شود. کافی است یک بند از دیتاشیت نادیده گرفته شود تا دستگاه دچار دریفت شود، زودتر از موعد از کار بیفتد یا اساساً اجازه نصب در مناطق خطرناک را نداشته باشد. در این راهنما مهم‌ترین پارامترهای انتخاب ترانسمیتر فشار برای سرویس‌های فرآیندی را مرور می‌کنیم تا درخواست خرید شما کامل باشد و تجهیز سال‌ها بی‌دردسر کار کند.

۱. نوع اندازه‌گیری را مشخص کنید: نسبی، مطلق یا اختلافی

ترانسمیتر فشار نسبی (Gauge) فشار را نسبت به فشار اتمسفر می‌سنجد و برای بیشتر کاربردهای فشار خط و مخزن مناسب است. ترانسمیتر فشار مطلق (Absolute) مرجع خلأ دارد و در برج‌های تقطیر در خلأ، مکش کمپرسورها و هر جایی که تغییرات فشار جو خطا ایجاد می‌کند، ضروری است. ترانسمیتر اختلاف فشار (DP) تفاوت فشار دو ورودی را اندازه می‌گیرد و پرکاربردترین گزینه برای اندازه‌گیری دبی با اریفیس، سطح در مخازن تحت فشار و افت فشار فیلترهاست.

۲. محدوده اندازه‌گیری و نسبت Turndown

حد بالای محدوده (URL) را طوری انتخاب کنید که با حاشیه مناسب از حداکثر فشار کاری بالاتر باشد، اما نه آن‌قدر که فشار عادی فرآیند در ابتدای مقیاس قرار بگیرد. قاعده تجربی این است که فشار کاری عادی حدوداً در میانه بازه کالیبره‌شده باشد. ترانسمیترهای هوشمند امروزی نسبت Turndown بالایی دارند و یک مدل می‌تواند چند محدوده را پوشش دهد و مدیریت قطعات یدکی را ساده‌تر کند. فراموش نکنید حداکثر فشار کاری (MWP) و حد اضافه‌فشار را هم بررسی کنید؛ به‌ویژه در ترانسمیترهای اختلاف فشار که فشار استاتیک خط ممکن است چندین برابر اختلاف فشار اندازه‌گیری‌شده باشد.

۳. دقت واقعی را بسنجید، نه فقط عدد کاتالوگ

اعدادی مثل ±۰٫۰۴٪ یا ±۰٫۰۷۵٪ از اسپن، دقت مرجع (Reference Accuracy) هستند که در شرایط آزمایشگاهی به دست آمده‌اند. در محیط واقعی، تغییرات دمای محیط، اثر فشار استاتیک و دریفت بلندمدت همگی به خطا اضافه می‌شوند. در مقایسه مدل‌ها به شاخص خطای کل محتمل (Total Probable Error) و مشخصه پایداری بلندمدت توجه کنید. در اندازه‌گیری‌های انتقال مالکیت (Custody Transfer) و حلقه‌های حساس، این اعداد مهم‌تر از دقت تبلیغاتی‌اند.

۴. جنس قطعات در تماس با سیال (Wetted Parts)

دیافراگم، فلنج‌های فرآیندی و اورینگ‌ها مستقیماً با سیال در تماس هستند؛ بنابراین انتخاب جنس آن‌ها عمر مفید ترانسمیتر را تعیین می‌کند.

• فولاد ضدزنگ 316L: انتخاب استاندارد برای آب، بخار، هوا و بیشتر هیدروکربن‌ها.
• هستلوی C-276: برای سیالات حاوی کلرید، محیط‌های اسیدی و آب دریا.
• مونل: برای اسید هیدروفلوئوریک و برخی سیالات قلیایی.
• تانتالیوم: برای اسیدهای بسیار خورنده.
• دیافراگم با روکش طلا: برای کاهش نفوذ هیدروژن در جریان‌های غنی از هیدروژن.

در سرویس گاز ترش حاوی H2S، حتماً مواد منطبق با استاندارد NACE MR0175 / ISO 15156 را درخواست کنید. اگر سیال ویسکوز، متبلورشونده، بسیار داغ یا بهداشتی است، استفاده از دیافراگم سیل (Remote Seal) با سیال پرکننده مناسب، سنسور را از فرآیند جدا می‌کند.

۵. پروتکل ارتباطی متناسب با سیستم کنترل

سیگنال خروجی ترانسمیتر باید با سیستم کنترل و نرم‌افزار مدیریت تجهیزات شما سازگار باشد. رایج‌ترین گزینه‌ها عبارت‌اند از:

• ۴ تا ۲۰ میلی‌آمپر با HART: استاندارد رایج صنعت که سیگنال آنالوگ مطمئن را با عیب‌یابی و پیکربندی دیجیتال ترکیب می‌کند.
• Foundation Fieldbus یا PROFIBUS PA: شبکه‌های تمام‌دیجیتال که سیم‌کشی را کاهش می‌دهند و اطلاعات تشخیصی کامل را به DCS می‌رسانند.
• WirelessHART: برای نقاط اندازه‌گیری دوردست یا موقت که کابل‌کشی در آن‌ها پرهزینه است.

۶. گواهی ضدانفجار برای مناطق خطرناک

بیشتر نقاط نصب در پالایشگاه‌ها و واحدهای گازی جزو مناطق خطرناک (Hazardous Area) طبقه‌بندی می‌شوند. ترانسمیتر باید گواهی‌ای متناسب با زون و گروه گازی محل نصب داشته باشد که معمولاً ATEX یا IECEx است. دو روش حفاظتی رایج، محفظه ضدشعله (Ex d) و ایمنی ذاتی (Ex ia/ib) هستند؛ روش دوم به بریر یا ایزولاتور مناسب در حلقه نیاز دارد. برای کاربردهای سیستم ابزاری ایمنی (SIS)، گواهی SIL 2/3 مطابق IEC 61508 را نیز بررسی کنید.

۷. نحوه نصب و اتصال فرآیندی

اتصال فرآیندی

اتصالات رایج شامل رزوه NPT نیم اینچ، اتصال فلنجی و منیفولد کوپلنار است. در سرویس اختلاف فشار، استفاده از منیفولد سه‌ولو یا پنج‌ولو ایزوله‌کردن، هم‌فشارسازی و کالیبراسیون را بسیار ساده‌تر می‌کند.

جهت نصب

در سرویس گاز، ترانسمیتر را بالاتر از نقطه انشعاب نصب کنید تا میعانات به خط برگردد؛ در سرویس مایع و بخار، آن را پایین‌تر از انشعاب قرار دهید تا حباب‌های گاز به فرآیند بازگردند. لوله‌های ایمپالس را تا حد امکان کوتاه و با شیب یکنواخت اجرا کنید و در صورت خطر یخ‌زدگی یا میعان، از گرم‌کن مسیر (Heat Tracing) بهره بگیرید.

شرایط محیطی

درجه حفاظت (IP66/IP67 یا بالاتر)، محدوده دمای محیط و نیاز به سایه‌بان یا محفظه محافظ را در اقلیم گرم و پرگردوغبار جنوب کشور بررسی کنید.

چک‌لیست سریع مشخصات فنی

1. نوع اندازه‌گیری (نسبی، مطلق یا اختلافی) و محدوده کالیبراسیون
2. دمای فرآیند، حداکثر فشار و مشخصات سیال
3. دقت و پایداری مورد نیاز
4. جنس قطعات در تماس با سیال و نیاز به دیافراگم سیل
5. سیگنال خروجی و پروتکل ارتباطی
6. گواهی ضدانفجار و الزامات SIL
7. اتصالات فرآیندی و الکتریکی، منیفولد و براکت نصب
