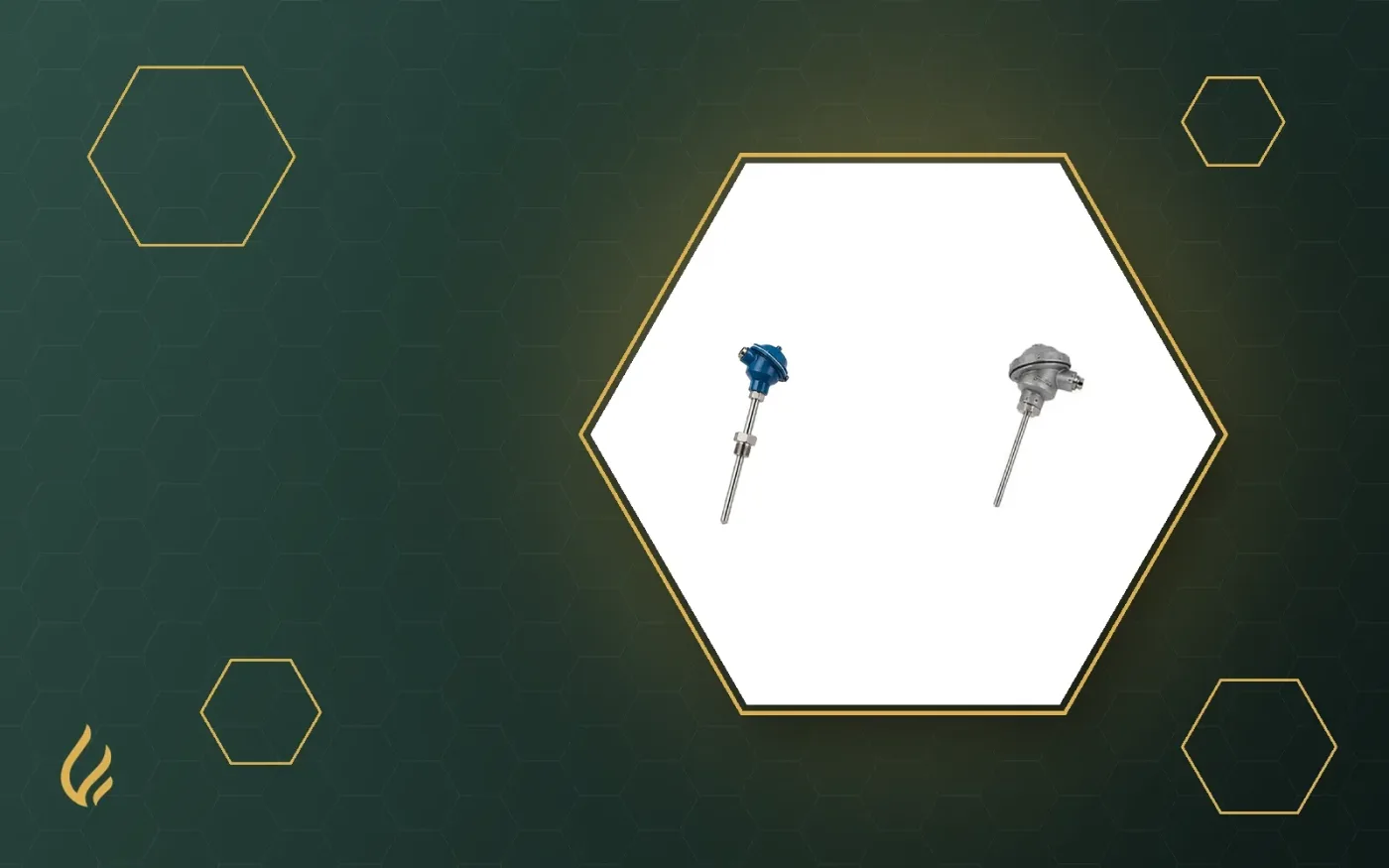

ترموکوپل یا PT100؟ مقایسه و راهنمای انتخاب

دقت، محدوده دما، زمان پاسخ، پایداری و هزینه؛ پنج معیاری که انتخاب بین ترموکوپل و سنسور PT100 را مشخص می‌کنند. به‌همراه نکات انتخاب ترموول و ترانسمیتر دما.

دما پرتکرارترین متغیر اندازه‌گیری در صنعت است و تقریباً همه نقاط اندازه‌گیری دما با یکی از دو فناوری انجام می‌شوند: ترموکوپل یا آشکارساز دمای مقاومتی (RTD) که رایج‌ترین نوع آن PT100 است. هر دو فناوری بالغ و قابل‌اعتمادند، اما انتخاب درست بین آن‌ها روی دقت، هزینه و عمر سیستم اثر مستقیم دارد.

اصول کار

ترموکوپل از دو فلز غیرهم‌جنس تشکیل شده که در یک نقطه به هم جوش داده شده‌اند؛ اختلاف دمای محل اتصال و سر سرد، ولتاژ کوچکی در حد میکروولت تولید می‌کند. PT100 یک مقاومت پلاتینی است که در صفر درجه سانتی‌گراد دقیقاً ۱۰۰ اهم مقاومت دارد و مقاومت آن با افزایش دما به‌طور تقریباً خطی زیاد می‌شود.

مقایسه در پنج معیار

معیار	PT100 (RTD)	ترموکوپل
محدوده دما	-200 تا حدود +600 °C	-200 تا +1700 °C (بسته به تیپ)
دقت	بالا؛ کلاس A حدود ±0.15 °C در صفر درجه	متوسط؛ تیپ K کلاس 1 حدود ±1.5 °C
پایداری بلندمدت	عالی	متوسط؛ دریفت در دماهای بالا
زمان پاسخ	متوسط	سریع (به‌ویژه نوع اتصال به غلاف)
مقاومت در برابر لرزش	متوسط	بالا

تیپ‌های رایج ترموکوپل

تیپ K (نیکل‌کروم/نیکل‌آلومینیوم): همه‌منظوره و پرکاربردترین؛ تا حدود 1200 °C
تیپ N: پایداری بهتر از K در دماهای بالا
تیپ J: برای محیط‌های احیایی تا حدود 750 °C
تیپ T: مناسب دماهای پایین و کرایوژنیک
تیپ R، S و B (پلاتین/رودیوم): کوره‌های بسیار داغ، شیشه و فولاد تا 1700 °C

کدام را انتخاب کنیم؟

PT100 را انتخاب کنید وقتی دما زیر حدود 500 °C است و دقت و پایداری اهمیت دارد؛ مانند کنترل دمای راکتور، اندازه‌گیری انتقال مالکیت، صنایع غذایی و دارویی و یاتاقان‌های ماشین‌آلات. ترموکوپل را انتخاب کنید وقتی دما بالاست (کوره‌ها، دودکش‌ها، کوره دوار سیمان)، پاسخ سریع لازم است یا لرزش شدیدی وجود دارد.

نقش ترموول و ترانسمیتر دما

سنسور به‌تنهایی برای محیط فرایندی کافی نیست. ترموول سنسور را از فشار، سایش و خوردگی محافظت می‌کند و امکان تعویض سنسور بدون توقف خط را فراهم می‌کند؛ در سرعت‌های بالای سیال، محاسبه فرکانس ارتعاش ترموول طبق ASME PTC 19.3 TW الزامی است. ترانسمیتر دما نیز سیگنال ضعیف سنسور را به 4–20 mA ایزوله و مقاوم در برابر نویز تبدیل می‌کند و امکان عیب‌یابی سنسور و ورودی دوگانه را فراهم می‌کند.

اشتباهات رایج

استفاده از کابل مسی معمولی به جای کابل جبران‌ساز ترموکوپل
PT100 دوسیمه در مسافت‌های طولانی که خطای مقاومت سیم ایجاد می‌کند
طول غوطه‌وری ناکافی که باعث خطای هدایت حرارتی می‌شود
انتخاب ترموول بدون بررسی ارتعاش در جریان‌های پرسرعت

پرسش‌های متداول

آیا PT1000 بهتر از PT100 است؟

PT1000 مقاومت پایه بالاتری دارد و اثر مقاومت سیم‌ها در آن کمتر است؛ برای اتصال دوسیمه و تجهیزات باتری‌خور مناسب‌تر است، اما در صنعت فرایندی PT100 با اتصال سه یا چهارسیمه استاندارد رایج است.

دقت ترموکوپل را چگونه می‌توان بهبود داد؟

استفاده از کلاس دقت 1، کابل جبران‌ساز مناسب، ترانسمیتر با جبران سر سرد دقیق و کالیبراسیون دوره‌ای در کنار سنسور مرجع.

هامون سنسورهای دما، ترموول و ترانسمیترهای دما را از برندهایی مانند WIKA، Endress+Hauser، Rosemount و ABB به‌صورت پکیج هماهنگ تأمین می‌کند. برای مشاوره و استعلام قیمت با ما تماس بگیرید.
